類型 | 品牌 | 正工數控 | 型號 | VMC-850 | |
重量 | 6000（kg） | 主電機功率 | 7.5（kw） | 界面語言 | 中文 |
主軸轉速范圍 | 10000（rpm） | 定位精度 | 0.016mm | 刀具數量 | 16 |
三軸行程(X*Y*Z) | 800*500*550mm | T型槽尺寸(寬*數量) | 5-18-90mm | 動力類型 | 電動 |
布局形式 | 立式 | 作用對象 | 刀具 | 適用行業 | 通用 |
產品類型 | 全新 | 是否庫存 | 是 | 售后服務 | 一年質保;終身服務 |
◆ 硬件配置
控制軸數：X、Y、Z三個坐標軸及一個主軸
聯動軸數：X、Y、Z三軸聯動
顯示器：8.4″彩色LCD顯示器（帶存儲卡接口），可多語言切換
操作面板：全功能數控鍵盤
PMC：內裝式PMC SB7，24000步
CNC用戶存儲器容量：512KB，程序數量400個，用于存儲用戶程序和數據
◆ CNC功能
最小輸入增量：0.001mm，0.001deg，0.0001inch
補償功能：反向間隙補償、存儲型螺距誤差補償、刀具長度補償和刀具半徑補償
進給功能：快速進給、每分鐘進給、反比時間進給、進給倍率、自動加減速、AI先行控制，AI輪廓控制
主軸功能：主軸串行輸出、主軸速度功能、主軸倍率修調、主軸定向
坐標系設定
比例縮放、坐標系旋轉、可編程鏡像
剛性攻絲
◆ CNC編程
編程語言：紙帶代碼（EIA RS244／ISO840）
公制／英制編程
絕對／增量編程及同一程序段中絕對與增量混合編程
極坐標指令編程
外部存儲
10層嵌套子程序調用
鉆削固定加工循環
用戶宏程序B
選擇程序段跳過
自動拐角倍率／減速
倒角／圓角過渡
平面選擇
工件坐標系（G52-G59）
◆ 插補類型
定位、單向定位、準確停止、四坐標聯動、任意兩坐標圓弧插補、進給暫停、螺旋插補（圓弧插補+最多兩軸直線插補）、螺紋切削、同步切削、法線方向控制。
◆ 操作方式
AUTO運行、DNC運行、MDA運行、JOG進給、手動返回參考點、手輪中斷和恢復、空運行、單程序段方式、手輪進給。
◆ 編輯功能
程序段檢索、程序號檢索、后臺編輯、程序保護。
◆ 顯示功能
當前位置顯示、實際切削速度顯示、程序顯示、時鐘顯示、運行時間與部件計數顯示、報警信息顯示、自診斷功能顯示、NC和PLC信號狀態顯示。
◆ 安全保護功能
存儲行程限位監控、緊急停止、靜態監控、速度監控、位置監控、輪廓監控。安全功能還始終監控測量電路，過熱、電壓、內存。
◆ 數據傳輸
通過閱讀機／穿孔機接口實現數據輸入輸出傳送。
通過RS232串行接口或PCMCIA卡實現數據輸入輸出傳送。
產品主要技術參數:
技術參數 | Specifications | Units | VMC850 |
工作臺尺寸 | Table size | mm | 1050*500 |
工作臺最大載重 | Table maximum load | kg | 600 |
XYZ軸坐標行程 | X/Y/Z axis travel | mm | 800*500*550 |
主軸中心線到立柱正面導軌距離 | Distance between spindle center and column surface | mm | 550 |
主軸端面至工作臺上平面距離 | Distance between spindle end face and worktable surface | mm | 105-655 |
XYZ最大進給速度 | X/Y/Z max. feed speed | mm/min | 10000 |
XYZ最大快速移動 | X/Y/Z max.rapid traverse | m/min | 20/20/15 |
主軸最大轉速 | Max. spindle speed | r/min | 8000 |
主軸錐孔 | Spindle taper |
| BT40 |
主軸電機 | Spindle motor | kw | 7.5/11 |
XYZ軸伺服電機 | X/Y/Z axis servo motor | kw | 2.0/2.0/2.0 |
XYZ電機連接方式 | X/Y/Z motor connection |
| direct |
XYZ導軌形式 | X/Y/Z guide rail form |
| Hard rail |
工作臺T型槽 | T slot(number-width-pitch) |
| 5-18-90 |
重復定位精度 | Repeat positioning accuracy | mm | ±0.004 |
刀庫形式 | Tools type |
| Armless/arm 斗笠式/圓盤式 |
刀庫容量 | Tool magazine capacity |
| Armless:16/arm:24 |
最大刀具重量 | Max.tool weight | kg | 8 |
最大刀具長度 | Max. tool length | mm | 250/350 |
電氣總?cè)萘?/span> | Electric capacity | KVA | 11 |
機床尺寸（長*寬*高） | Machine dimension | mm | 2880x2450x2700 |
機床重量（約） | Machine weight | kg | 6000 |
產品標準配置：
1 | KND2000系統 | 11 | 8000rpm主軸 |
2 | 16把斗笠刀庫 | 12 | 中央集中自動進給潤滑系統 |
3 | 三軸潤滑油獨立收集裝置 | 13 | 全防護（不含頂面） |
4 | 機床照明工作燈 | 14 | 三色警示燈 |
5 | 主軸錐孔清潔空氣 | 15 | 分離式手輪 |
6 | 清潔氣槍 | 16 | RS232接口 |
7 | 切屑液系統 | 17 | 蓄屑槽 |
8 | 8.4”顯示器 | 18 | 主軸錐孔：BT40 7/24 |
9 | 伺服變壓器 | 19 | 電器柜冷熱交換器 |
10 | 地基墊鐵及調整螺栓 | 20 | 隨機技術文件 |
選擇配置：
1 | FANUC系統、三菱系統 、臺灣新代系統，廣數系統 |
2 | 24把圓盤刀庫 |
3 | 鏈式排屑器 |
4 | 主軸10000轉 |
5 | 主軸12000轉 |
6 | 油冷機 |
7 | 第四軸 |
8 | 第五軸 |
主要外購件明細:
品 名 | 產地 |
主軸組 | 羅翌、德國德意士、臻尚、普森、臺大 |
臺灣產增壓缸 | 尚品、北矩、豪澄、和亞、臻賞 |
絲杠軸承 | 日本NSK |
進口聯軸器 | （R+W） |
刀 庫 | 臺灣 |
冷卻泵 | 臺灣WALRUS |
潤滑泵 | 日華、貝奇爾 |
滾珠絲杠，線軌 | 臺灣銀泰、臺灣上銀 |
不銹鋼導軌防護 | 臺灣引興 |
總電源開關 | 施奈德 |
接觸器 | 施奈德 |
標準附件:
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 彈簧夾頭刀柄 | 件 | 1 |
|
2 | 卡簧 | 套 | 1 |
|
3 | 拉釘 | 件 | 1 |
|
4 | 內六角扳手 | 套 | 1 |
|
5 | 一字螺釘旋具 | 件 | 1 |
|
6 | 十字螺釘旋具 | 件 | 1 |
|
| ||||
技術文件 | ||||
序號 | 名稱
| 單位 | 數量 | 備注 |
1 | 機械說明書 | 份 | 1 |
|
2 | 合格證明書 | 份 | 1 |
|
3 | 裝箱單 | 份 | 1 |
|
4 | 電氣說明書 | 份 | 1 |
|
5 | FANUC操作說明書 | 份 | 1 |
|
6 | FANUC參數說明書 | 份 | 1 |
|
7 | FANUC維修說明書 | 份 | 1 |
|

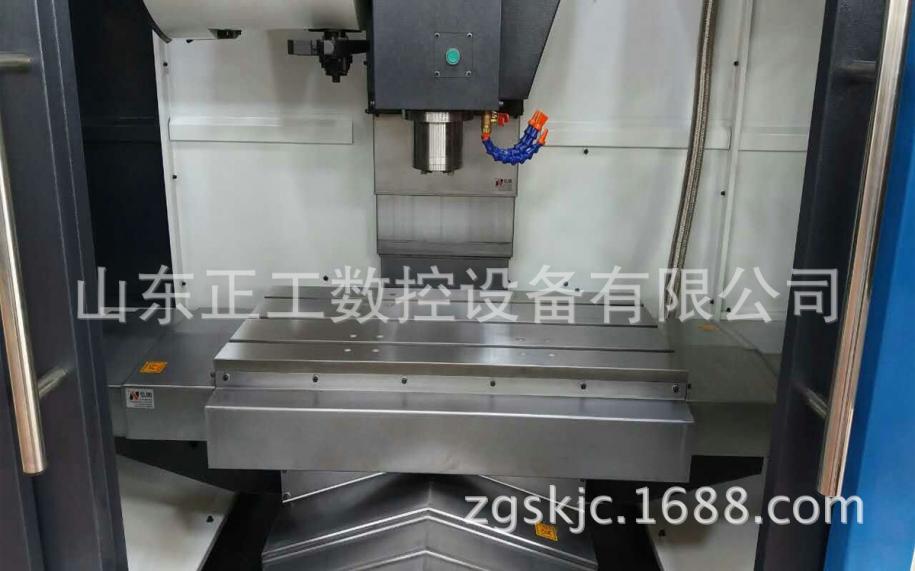

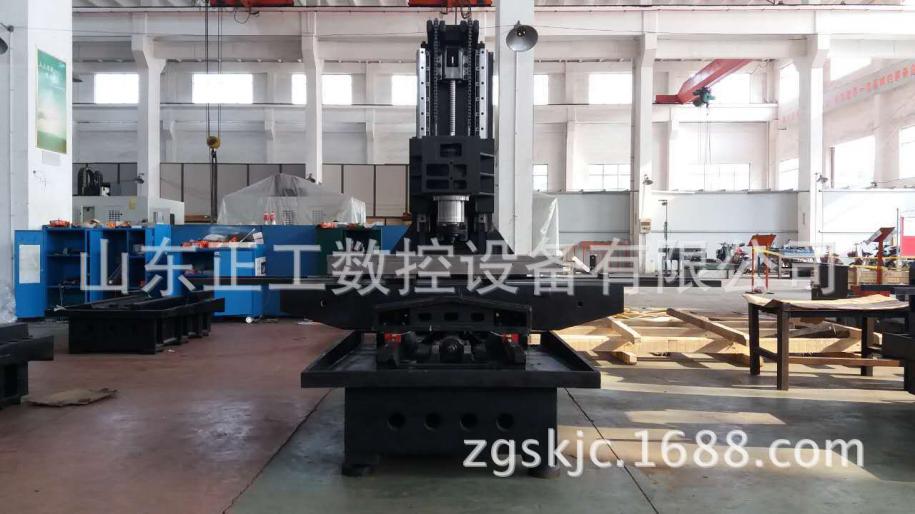

1、機床總體布局
VMC850立式加工中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。

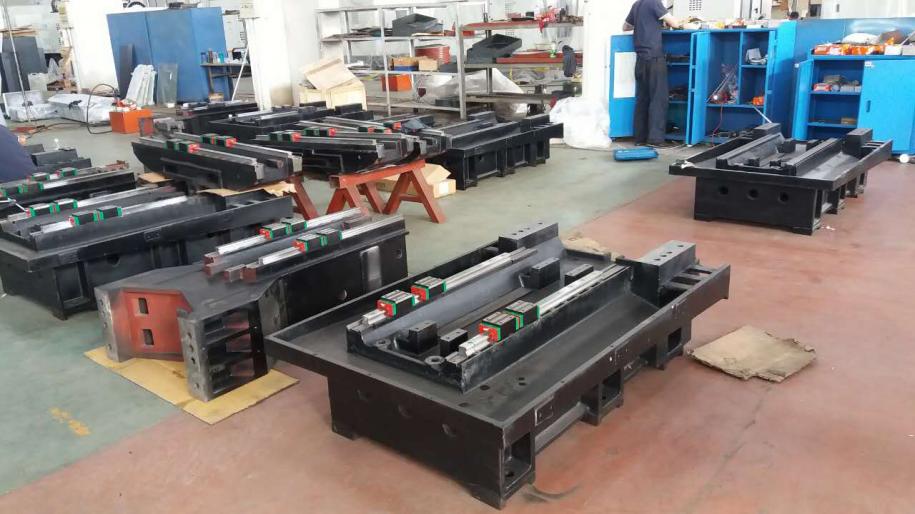

床身、工作臺、滑座、立柱、主軸箱等大件均采用鑄件均采用樹脂砂鑄件，且經過兩次時效處理消除應力，穩定性好，強度高，確保機床長期使用精度的穩定性，為機床性能的穩定性提供了保障。這些大件均采用Soldworks和Ansys優化設計，提高大件和整機的剛度和穩定性，有效抑制了切削力導致機床的變形和振動。
2、拖動系統
X、Y、Z軸導軌副采用導軌均為加寬矩形滑動導軌，并經中頻淬火及精密磨削；滑動導軌面貼覆復合PTFE材料并精密刮研，配合自動強制集中潤滑，減少進給運動的摩擦阻力，減少低速爬行，提高機床精度壽命。
X、Y、Z三軸傳動的滾珠絲杠，采用臺灣專業配套生產廠商PMI提供的C3級雙螺母預緊滾珠絲桿，滾珠絲桿兩端軸承采用進口P4級60o接觸角絲桿專用軸承，絲杠支承采用預拉伸結構，大大降低了機床長時間運轉中熱變形對精度的影響。
Z軸伺服電機帶有自動抱閘功能，在斷電的情況下，能夠自動抱閘將電機軸抱緊，使之不能轉動，起到安全保護的作用。

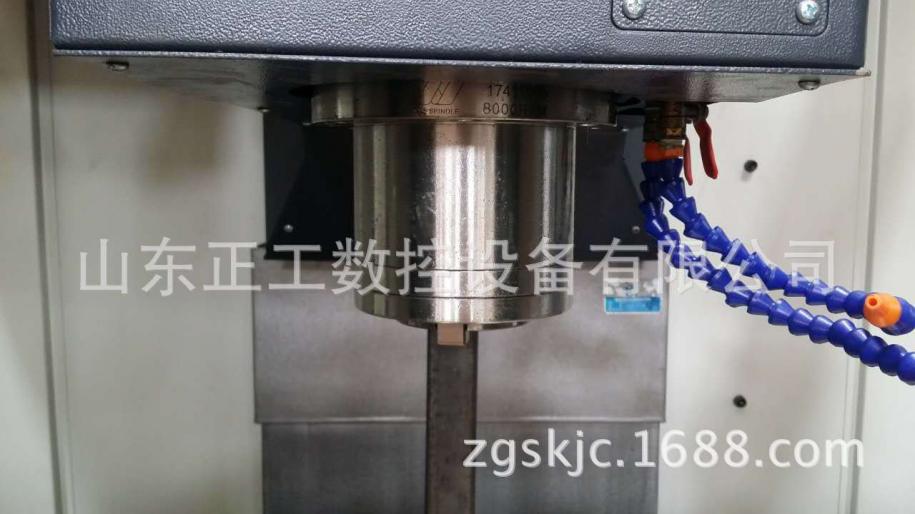

3、主軸組
采用臺灣知名品牌高速、高精度、高剛性主軸單元，各重要零部件均經過強化處理；采用世界知名廠牌P4級主軸專用軸承及采用KLUBR NBU15油脂潤滑，整套主軸在恒溫條件下組裝完成后，均經過電腦平衡校正及跑合測試，使得整套主軸的使用壽命長，可靠性高。
主軸在其轉速范圍內可實現無級調速，主軸采用電機內置編碼器控制，可實現主軸定向和剛性攻絲功能。
主軸采用中心吹氣結構，在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度。
4、刀庫
采用高質量的高質量的16或24把高速自動換刀刀庫，換刀準確，時間短，效率高，經百萬次運轉測試，符合可靠性要求；可選配置斗笠式或圓盤式刀庫，斗笠式刀庫帶有阻尼結構，能減少運動時的沖擊，保證刀庫的使用壽命.
5、切削冷卻系統
配備大流量冷卻泵及大容量水箱，充分保證循環冷卻，冷卻泵功率：450W，冷卻泵流量2.5m3/h
主軸箱端面配有冷卻噴嘴，既可以水冷也可以風冷，并且隨意切換，冷卻過程可以通過M代碼或控制面板進行控制。
配置清潔氣槍，用來清潔機床。
6、氣動系統
氣動三聯件能夠過濾氣源中的雜質和水分，防止不純凈的氣體對機床部件損傷和腐蝕。電磁閥組通過PLC程序控制，保證主軸松刀、主軸中心吹氣、主軸夾刀、主軸風冷等動作能夠快速準確的完成。
7、機床防護
機床采用符合安全標準的防護間，既防止冷卻液飛濺、又保證操作安全、外觀宜人。機床各導軌均有防護罩，防止切屑、冷卻液進入機床內部、使導軌和滾珠絲杠免受磨損和腐蝕。
8、潤滑系統
導軌、滾珠絲杠副及支撐軸承均采用中央集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減少了摩擦阻力，提高了運動精度，保證了滾珠絲杠副和導軌的使用壽命。
9、排屑系統
Y軸分體式防護結構使加工過程中產生的鐵屑直接落到床身上，床身內部大斜面結構使得鐵屑很順利的滑落到水箱中抽屜式排屑盒里，然后定期將裝滿鐵屑的排屑盒抽出進行人工清理，簡單實用而且經濟性好。
10、機床工作條件
(1)電源：380V±10% 50HZ±1% 三相交流電
(2)使用溫度：5℃-40℃
(3)最佳環境溫度：15℃-25℃
(4)相對濕度：40-75%
(5)氣源壓力：0.5-0.7Mpa
(6)氣源流量：350L/min

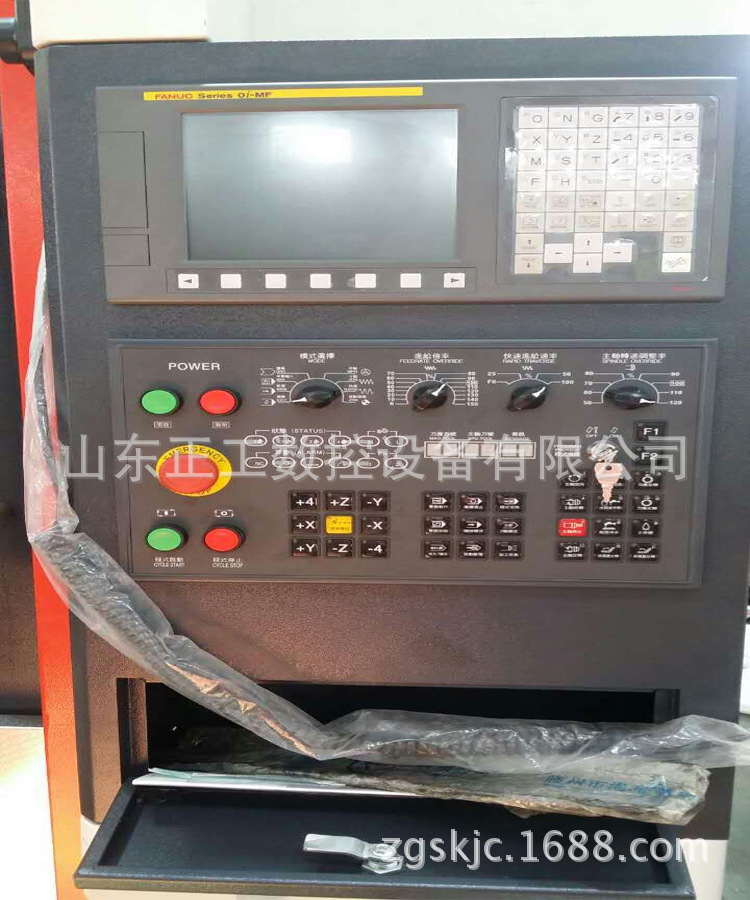

11、數控系統功能介紹
KND數控系統是一種高可靠性、高性價比的數控系統，它具有全數字化結構和強大的處理能力，最多可同時控制4個坐標軸和2個主軸。FANUC OIMD數控系統與最新的數字伺服和集成式PMC一起，構成全數字控制系統，具有優秀的動態品質和控制精度。
